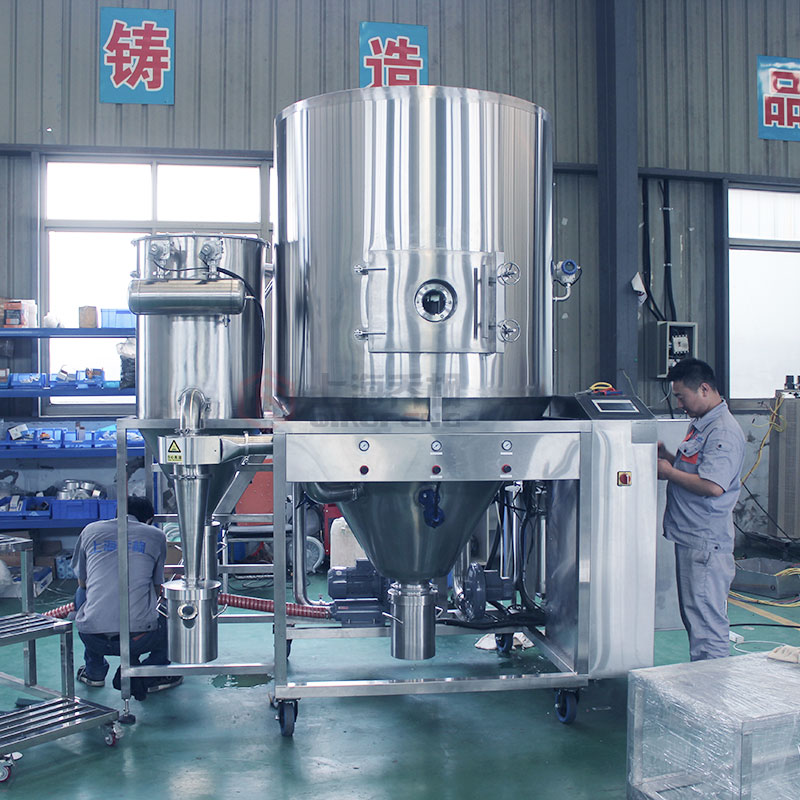

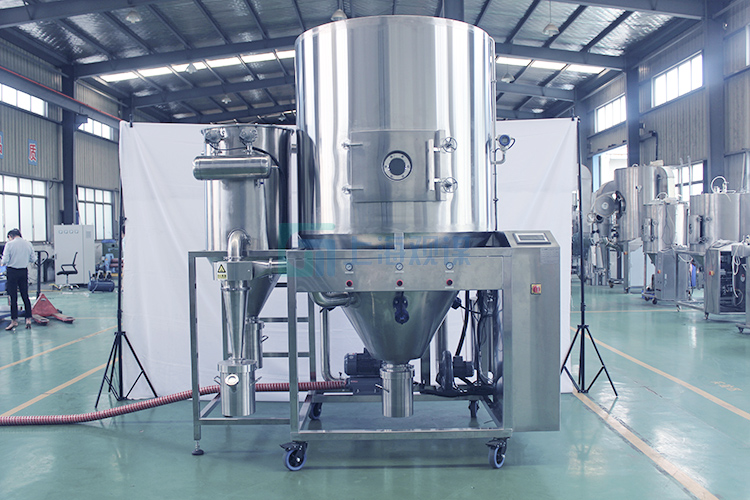

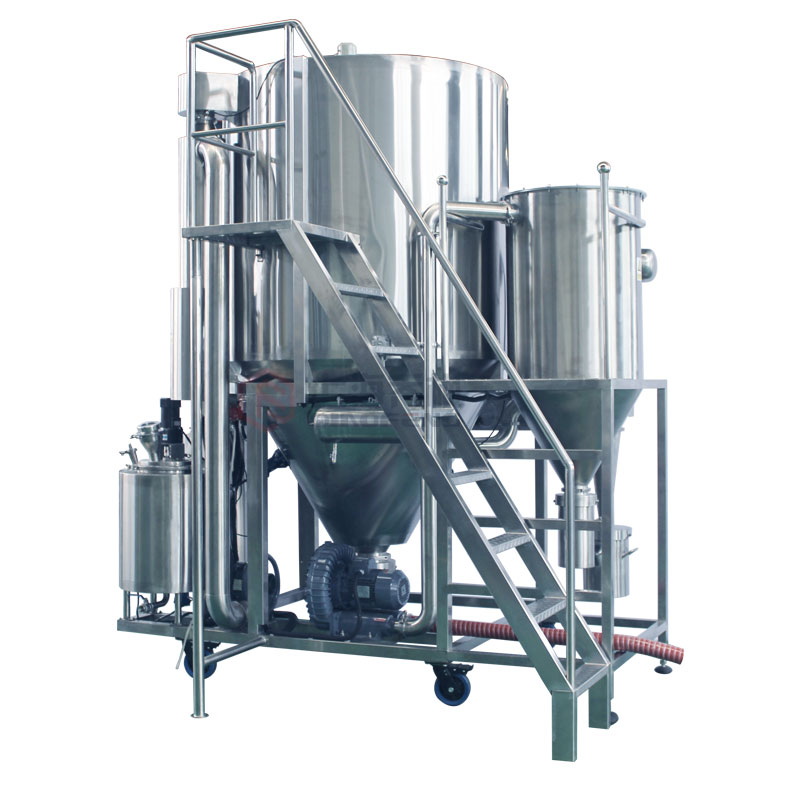

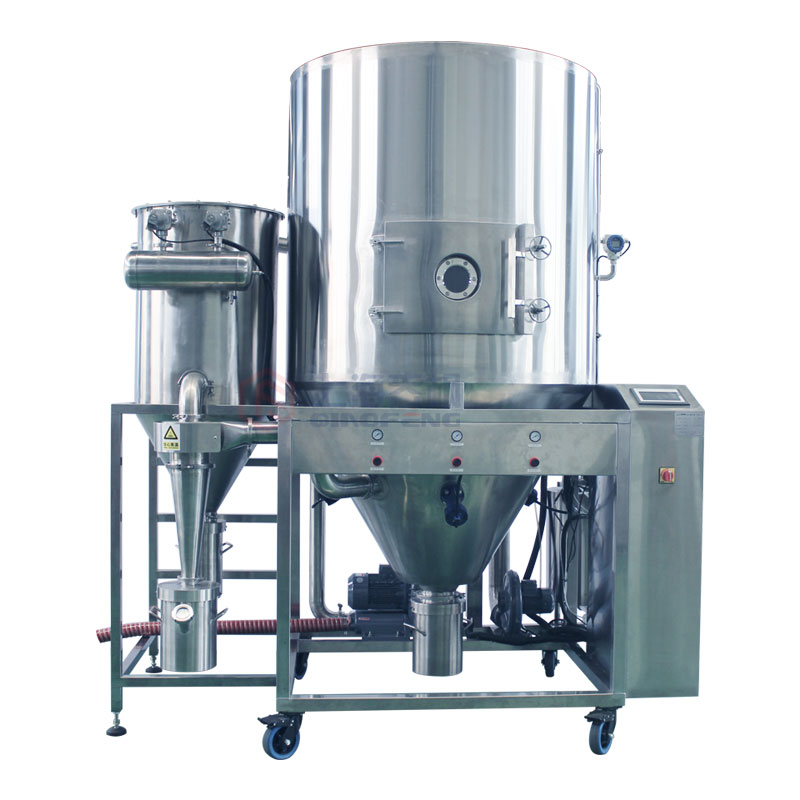

喷雾造粒干燥机QFN-ZL-10(陶瓷造粒)
喷雾造粒干燥机QFN-ZL-10(陶瓷造粒)
喷雾造粒干燥机QFN-ZL-10(陶瓷造粒)

产品描述

1.喷雾造粒干燥机产品概述 喷雾造粒干燥机QFN-ZL-10(陶瓷造粒),是参考国内外先进技术,经过多次实验研究开发的多用途机组,广泛用于化工、轻工、食品等行业的喷雾干燥工艺。该机组具有受热时间短、热效率高、除尘系统完整等优点。 该机组核心装置为造粒雾化器。藉此将液体

产品详情


1.喷雾造粒干燥机产品概述

      喷雾造粒干燥机QFN-ZL-10(陶瓷造粒),是参考国内外先进技术,经过多次实验研究开发的多用途机组,广泛用于化工、轻工、食品等行业的喷雾干燥工艺。该机组具有受热时间短、热效率高、除尘系统完整等优点。


      该机组核心装置为造粒雾化器。藉此将液体雾化成微米级雾滴后被热风迅速干燥,干燥后的颗粒经过底部收料瓶回收,粉末经过旋风分离器回收。设计进风温度*高为250℃,出风温度为145℃左右。
干燥塔体及附属装置材料材质由客户选定。干燥热风所需热源,电加热功率约25KW。设备的布置,可根据用户的实际需要而安排。
       喷雾造粒干燥机是上海乔枫自主研发的一套造粒喷雾干燥机的。QFN-ZL系列造粒喷雾干燥机(乔枫**)专门的双气送液造粒喷头,国内一大创新,直接将均匀的球形雾滴通过均匀的热量变成颗粒。

可适应实验和小规模生产使用,颗粒球精度好,颗粒均匀。因为该设备体积小,普通实验室就可以装下。核心配件均采用进口设备,其他配件均为国内知名厂家生产,**产品的稳定性和安全性。

2.喷雾造粒干燥机产品特点

雾化头,乔枫双气送液造粒喷头

雾化方式:自下而上,增加雾滴空中停留的时间

粒径范围为5微米到250微米,造粒粒径可调

内圈和外圈的气流调节,可得到满意的粒径要求。

塔内盖帽设计,更有效的截留目标颗粒。

3.喷雾造粒干燥机设备参数

喷雾造粒干燥机

QFN-ZL-5

QFN-ZL-10

QFN-ZL-15

水分蒸发量

5Kg/h

10Kg/h

15Kg/h

*小进料量

80ml

120ml

150ml

干燥室直径(mm)

¢1000

¢1200

¢1400

干燥塔高度(mm)

¢1000

¢1200

¢1500

雾化系统

双气送液(QFN-ZL-NZW3VER2018-1A)

电控系统

乔枫造粒雾化系统专用(QFN-ZL-ES-VER2018-1A)

*高进风温度(摄氏度)

260

电控主要配件标准(包括PLC,模拟量模块,触摸屏)(可选)

☑维控控制模块(标准)  □台达控制模块    □德国西门子控制模块
□其他______________

电控辅助配件选型标准(包括接触器等)(可选)

☑正泰(标准)    □德力西   □施耐德    □其他______________

与物料接触部分(可选)

☑SUS304(标准)     □SUS316    □其他_______________

尾气再利用,节能30%以上(可选)

☑不装配(标准)  □装配

雾化喷嘴(是否采用金刚石镀膜)

☑SUS304(标准)□SUS316(标准)□ 碳化硅(标准)  □金刚石

设备保修

☑1年(标准,以上需收取一定的维修费用)   □2年   □3年

加热器容量

25Kw

30Kw

35Kw

送风机[功率(kw),风量(m³ /min)]

[0.25,9.5]

[0.25,9.5]

引风机[功率(kw),风量(m³ /h)]

[1.5,250]

[2.2,300]

[2.2,1410]

压缩机[功率(kw),风量(L /min)]

[0.58,108]

[1.5,250]

[1.5,250]

电力(装机容量)

30Kw

35Kw

45Kw

保温材料

50mm玻璃纤维保温棉

50mm玻璃纤维保温棉

50mm玻璃纤维保温棉

□脉冲布袋除尘器(可选)

聚四氟覆膜材料

9只

12只

21只

外形尺寸(mm)(L×W×H)(参考)

1600×1400×1800

2200×1600×2200

2600×1200×2500

安装重量(参考)

500Kg

1000Kg

1500Kg

动力电源  380V/-3¢    (可根据不同国家标准定制相关电压)

注1: 水分蒸发量以进风温度250℃,
2: 如需更大蒸发量的设备,请在线询价或致电本公司
